傳 真： 0519-88904298
聯(lián)系人： 顧經(jīng)理
手 機： 13092569603
Q Q：497143728
E-mail： 497143728@qq.com
地址： 江蘇省常州市武進區(qū)鄭陸鎮(zhèn)焦溪
產(chǎn)品與服務(wù)
（一）干法輥壓造粒原理
粉體造粒技術(shù)作為粉粒體過程處理的一個最主要分支，隨著環(huán)保需求和生產(chǎn)過程自動化程度的提高，其重要性日益彰顯?！胺蹱町a(chǎn)品顆?；币殉蔀槭澜绶垠w后處理技術(shù)的必然趨勢。干法輥壓造粒具有低能耗、無需另外添加粘合劑、投資較低、能力范圍寬等工藝特點。對粉狀產(chǎn)品進行顆粒的強度加工，其意義主要體現(xiàn)在三大方面：
（1）降低粉塵污染，改善勞動操作條件。
（2）滿足生產(chǎn)工藝要求，如提高孔隙率和比表面積，改善熱傳遞等。
（3）改善產(chǎn)品的物理性能（如流動性、透氣性、堆密度）避免后續(xù)操作過程（干燥、 篩分、計量）和使用過程（計量、配料等）出現(xiàn)偏析、脈動、結(jié)塊、架橋等不良影響。為提高生產(chǎn)和使用過程的自動化，密閉操作創(chuàng)造了條件。
粉體造粒技術(shù)一般有兩種：濕法和干法造粒。干法是在沒有添加粘結(jié)劑的情況下，通過擠壓成團或片，然后破碎、篩分成顆粒狀產(chǎn)品。濕法主要是滾筒、園盤、熔融、噴霧及噴漿來造粒。以農(nóng)業(yè)生產(chǎn)為例：上世紀(jì)20年代以前，化肥都是以粉狀施用。雖然粉狀肥混合方便，但也存在不少弊端：如離析、結(jié)塊、流動性差，在施用過程中易形成粉塵而流失。但隨著造粒技術(shù)的不斷發(fā)展，這些不利因素正逐步得到解決。
在濕法造粒中，液體粘結(jié)劑的毛細管效應(yīng)所產(chǎn)生的濕強度起著至關(guān)重要的作用，在后續(xù)的干燥階段，組分間的化學(xué)反應(yīng)和溶解物的結(jié)晶作用所產(chǎn)生的固體、晶橋使顆粒成型。這種技術(shù)具有代表性的設(shè)備有圓磨、滾筒、流化裝置等。無粘結(jié)劑的擠壓造粒技術(shù)是一個非常有競爭力的技術(shù)。一般情況下，顆粒不是靠顆粒間的固體橋架形成，而是靠分子之間的作用力形成的顆粒強度。由于這種作用力距離短，要求顆粒的大小相近，需外部加壓，加壓的方式可以是擠出方式（用直徑固定的孔壓物料）或是擠壓方式（在物料的兩面加壓），如果擠壓發(fā)生在兩個反方向旋轉(zhuǎn)的軋輥之間的輥隙中，這個過程就是干法輥壓造粒。
（二）干法輥壓造粒機工作原理
（1）工作原理：
干粉物料從設(shè)備頂部加入，經(jīng)脫氣、螺旋預(yù)壓進入對輥，在對輥極大的擠壓力作用下使物料產(chǎn)生塑性變形而被壓縮成片狀。片狀物料再經(jīng)過破碎、整粒、篩分等過程，得到顆粒狀產(chǎn)品。擠壓力的大小可根據(jù)造粒操作的需要由液壓油缸的壓力進行調(diào)節(jié)。不同壓力的設(shè)定可以得到不同強度的成品顆粒。
（2）產(chǎn)品特點：
1、物料經(jīng)機械壓力強制壓縮成型，不添加任何潤濕劑，產(chǎn)品純度
得到保證。
2、工藝流程簡短，能耗低，輔助設(shè)備及人員配置少。
3、干粉直接造粒，無需后續(xù)干燥過程。
4、顆粒強度高，堆積比重的提高較其他造粒方式都更為顯著。
5、操作彈性大，適應(yīng)范圍廣，顆粒強度的大小可通過液壓力調(diào)節(jié)。
6、系統(tǒng)密閉循環(huán)操作，實現(xiàn)連續(xù)生產(chǎn)。
（三）造粒工藝流程和機組結(jié)構(gòu)圖

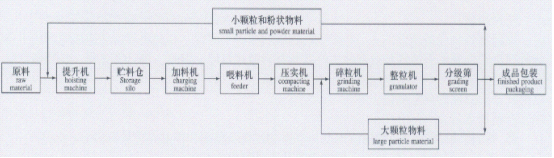

（1）工藝流程圖
（2）機組結(jié)構(gòu)圖
注：造球機不含碎、整粒機。
（四）型號及主要技術(shù)參數(shù)
（1）不規(guī)格形狀造粒
型號 項目 | SG-240A | SG-360A | SG-500A | SG-600A | SG-650A |
軋輥直徑 (mm) | Φ240 | Φ360 | Φ504 | Φ600 | 650 |
有效使用寬度 (mm) | 80/120/160 | 180 | 300 | 310 | 330 |
軋輥轉(zhuǎn)速 (r/min) | 5-35 | 3-26 | 14-20 | 12-18 | 10-16 |
強制喂料機功率 （kw） | 4 | 7.5 | 11 | 11 | 15 |
蓄能器預(yù)加壓力 (Mpa) | 5 | 6 | 8-10 | 8-10 | 10-14 |
最大成形比壓力 (kn/cm) | 65 | 65 | 70(75) | 70(75) | 70(75) |
粉料軋片厚度 (mm) | 2-6 | 6-8 | 10-12 | 12-14 | 14-16 |
軋片產(chǎn)量 (kg/h) | 800-2,000 | 2,500-3,000 | 6,000-8,000 | 8,000-10,000 | 10,000-12,000 |
機組產(chǎn)量 （kg/h） | 200-600 | 1,000-1,2000 | 2,500-3,000 | 3,000-3,600 | 3,500-5,000 |
成品粒度(mm) | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
軋片主機功率 (kw) | 11 | 30 | 75 | 90 | 110 |
裝機總?cè)萘?/p> (kw) | 35 | 50 | 109 | 125 | 165 |
外形尺寸(m) （長*寬*高） | 1.85*1.5*1.65 | 2.35*2*2.4 | 3.65*2.25*2.5 | 3.66*2.45*2.7 | 4*2.6*3.3 |
設(shè)備總重量 (t) | 7-8 | 10 | 20-21 | 25-26 | 32-33 |
生產(chǎn)周期 | 20 天 | 25天 | 30天 | 60天 | 60天 |
注：1.以上數(shù)據(jù)均以“硫酸鉀”為例；
2.（75）為“羅布泊鉀肥”造粒數(shù)據(jù)。
（2）造球
型號 項目 | SG-360B | SG-500B | SG-600B | SG-650B |
軋輥直徑 (mm) | Φ360 | Φ504 | Φ600 | 650 |
有效使用寬度 (mm) | 180 | 300 | 310 | 330 |
軋輥轉(zhuǎn)速 (r/min) | 16-22 | 14-20 | 12-18 | 10-16 |
強制喂料機功率 （kw） | 7.5 | 11 | 11 | 15 |
蓄能器預(yù)加壓力 (Mpa) | 5-6 | 6-10 | 8-10 | 8-12 |
最大成形比壓力 (kn/cm) | 55 | 55 | 55 | 55 |

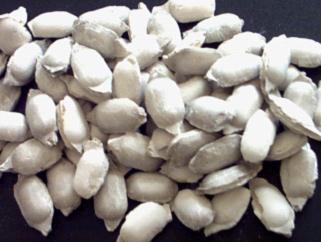

型球外形尺寸 (mm) | 橄欖球形 大小可定 | 橄欖球形 大小可定 | 橄欖球形 大小可定 | 橄欖球形 大小可定 |
機組型球產(chǎn)量 （kg/h） | 3,000-5,000 | 6,000-8,000 | 8,000-10,000 | 10,000-12,000 |
軋片主機功率 (kw) | 30 | 75 | 90 | 110 |
裝機總?cè)萘?/p> (kw) | 42 | 88 | 104 | 129 |
外形尺寸(m) （長*寬*高） | 1.85*1.5*1.65 | 3.65*2.25*2.5 | 3.66*2.45*2.7 | 4*2.6*3.3 |
軋片、碎整粒、電控重量(t) | 8 | 15 | 18 | 25 |
生產(chǎn)周期 | 20 | 30天 | 45天 | 60天 |
注：以上數(shù)據(jù)以“脫硫石膏”為例。
（五）應(yīng)用范圍
1、脫硫石膏造粒
脫硫石膏是對含硫燃料(煤、油)燃燒后產(chǎn)生的煙氣進行脫硫凈化處理而得到的一種工業(yè)副產(chǎn)品。我國從20世紀(jì)90年代開始逐漸在火電廠采用石灰石——石膏濕法對煙氣進行脫硫凈化處理，隨之逐年遞增排放出了大量的固體副產(chǎn)品一脫硫石膏，若對其不加以有效利用，則不僅占用大量土地，還將造成對環(huán)境二次污染。盡管脫硫石膏物化特征和天然石膏相同，理論上完全可以代替天然石膏作為原料使用，以減緩天然資源的過度消耗，特別是我國作為水泥生產(chǎn)大國，用作水泥緩凝劑和礦化劑，完全能實現(xiàn)在水泥行業(yè)中對脫硫石膏的全部消耗，但是目前大部分脫硫石膏仍主要以堆儲為主，未能被大多數(shù)水泥生產(chǎn)企業(yè)規(guī)模使用，究其原因，主要是脫硫石膏呈濕粉狀，含水率較高，又具有較高的粘性，其在物流過程中極易黏附在運輸設(shè)備上。
因此，公司從脫硫石膏生產(chǎn)工藝出發(fā)，根據(jù)火電廠熱態(tài)試驗數(shù)據(jù)，經(jīng)多次實驗，開發(fā)出使用脫硫石膏代替天然石膏，形成對脫硫石膏的高效利用和循環(huán)利用，建立水泥緩凝劑、石膏粉、石膏制品的綜合利用產(chǎn)業(yè)鏈。
2、煤粉造粒
煤粉造?？煞譃閮煞N：把煤粉造成型煤，大大提高其利用率，降低了環(huán)境污染。把煤粉造成2~6mm或其它顆粒范圍用于生產(chǎn)活性炭。因煤的物理特性，基本不溶于水，且煤粉顆粒很細，分子間作用力距離短，這使得煤粉造粒非常困難。而根據(jù)干法輥壓造粒理論，不溶于水的物料需加粘結(jié)劑，煤粉造粒的最佳粘結(jié)劑是煤焦油。干法棍壓造粒把煤粉壓成型煤，型煤塊的范圍8~50mm，甚至更大。把煤粉造成一定范圍的顆粒來生產(chǎn)活性炭的優(yōu)點是：提高了孔隙率和比表面積，從而大大提高活性炭的吸附能力。因此我們常把煤粉造成2~6mm范圍的不規(guī)則顆粒，經(jīng)活化處理后來生產(chǎn)活性炭和用作冶金原料。
3、肥料造粒
造粒后的肥料物理性能好；物流上能減少一定空間和成本；裝卸時不起塵、長期存放不結(jié)塊，流動性好，施肥時易撒布，并可實現(xiàn)飛機播肥，同時還可起到緩釋作用，提高肥料的利用率，增強肥效。此外，品種不同但大小相近的顆粒肥料可實現(xiàn)直接摻混，得到低成本的混配肥，具有和復(fù)合肥同樣的肥效。但干法輥壓造粒生產(chǎn)顆粒肥料的唯一缺點是產(chǎn)品的形狀是不規(guī)則的顆粒，但是不規(guī)則的顆粒形狀對化肥的使用并沒有影響，且可以增加修整工序?qū)㈩w粒進一步磨圓。用干法輥壓造粒生產(chǎn)的化肥有足夠的強度、粉塵少、不結(jié)塊、顆粒尺寸分布范圍窄、流動性好。輥壓造粒生產(chǎn)的肥料在國外的機械施肥中得到了廣泛的應(yīng)用，證明其顆粒形狀不會成為化肥使用的影響因素。
（1）單一肥干法輥壓造粒
單一肥主要是指：硫酸鉀、氯化鉀、重過磷酸鈣、磷礦粉、托馬斯鋼鐵、硫酸氨、氯化銨、使用硝酸氨、硝酸鉀等粉體。造粒的目的是能得到1~5或2~4mm的能適用于機械施肥的強度較高的化肥顆粒。
技術(shù)特點：2002年7月，煙臺公司進口的俄羅斯硫酸鉀，用常規(guī)技術(shù)無法生產(chǎn)大顆粒。我公司就其產(chǎn)品進行試驗，仍無法成粒。為此，經(jīng)過一年多的分析、試驗，發(fā)現(xiàn)俄羅斯硫酸鉀與曼海姆生產(chǎn)的硫酸鉀有許多不同的特性（其硫酸鉀含量均為50%），主要是細粉含雜不同，粉體顆粒細，在200~400目，粉體越細，含空氣越多，堆積密度越小等。我們根據(jù)試驗的參數(shù)，對設(shè)備進行了多處技術(shù)改進，最重要的是增加了脫氣裝置，最后于2003年7月實現(xiàn)了成功造粒。該公司于2003年12月份投產(chǎn)、試機，2004年2月在長春農(nóng)安開始規(guī)模生產(chǎn)。
這標(biāo)志著我們造粒技術(shù)的一大進步，并把該技術(shù)推廣到其它物料，如化工行業(yè)的白炭黑、抗氧化劑造粒，取得了很大的成功。
氮肥及磷肥的生產(chǎn)同樣有其特點，在此不一一闡述。
（2）氮磷鉀復(fù)混肥干法輥壓造粒
復(fù)混肥的常規(guī)造粒工藝是采用濕法，該法需先把濕的單一原料混合，然后再干燥，能耗較高，大部分能量都用于干燥系統(tǒng)，只有一小部分用于超大顆粒的破碎和產(chǎn)品輸送。對于濕法工藝，干燥過程非常關(guān)鍵，因為需將顆粒內(nèi)部的水分干燥出來，否則水會在儲存過程中遷移到顆粒表面，產(chǎn)生結(jié)塊。同時多孔狀的顆粒物料在造粒過程中因重結(jié)晶而結(jié)殼，有礙于造粒，且干燥過程十分緩慢，操作不便，顆粒強度不高。而采用干法輥壓生產(chǎn)復(fù)混肥，避免了干燥這一昂貴的過程，其優(yōu)點：①降低了生產(chǎn)成本和能耗；②可非常靈活地生產(chǎn)各種配方復(fù)混肥；③顆粒強度高。
技術(shù)特點：干法輥壓生產(chǎn)復(fù)混肥其原理與生產(chǎn)單一肥大致相同，但復(fù)混肥造粒有其特殊性，主要原因是復(fù)混肥中有氮肥的存在。例如：尿素的熔點較低，且非常容易吸濕；過磷酸鈣在受壓時容易變軟，通稱搖變行為。當(dāng)復(fù)混肥配方中這兩種成分含量較大時，就會給復(fù)混肥造粒帶來十分不利的影響。為此，我公司技術(shù)人員根據(jù)我國國情針對復(fù)混肥生產(chǎn)的特點，開發(fā)出了一套既能生產(chǎn)單一肥又能生產(chǎn)復(fù)混肥的干法輥壓造粒系統(tǒng)，并率先成功地在國內(nèi)投入使用。
（3）腐植酸有機肥干法輥壓造粒
腐植酸大多為風(fēng)化煤有機質(zhì)。風(fēng)化煤有機質(zhì)含水分一般在30%左右，其中一大部分為結(jié)晶水，還有一部分腐植酸是從植物中提煉，例麥積桿，通過細菌或霉菌發(fā)酵而成。而腐植酸復(fù)混肥主要由風(fēng)化煤有機質(zhì)及氮、磷、鉀混合而成，通常腐植酸復(fù)混肥含水量（指游離水）在10%以上。
干法輥壓造粒的特點：不加任何添加劑，造出范圍均勻，強度高（≥30N）的顆粒，要求物料含水分一般要＜5%。這就給腐植酸復(fù)混肥通過干法輥壓造粒帶來了難題！
根據(jù)腐植酸有機肥的特性，我們采用了壓制成型—預(yù)破碎—過程冷卻—成型修正—破碎整?！旨壓Y分的工藝流程，有效的提高了腐植酸的成型顆粒產(chǎn)量，使顆粒更飽滿、外觀更漂亮。采用新的工藝方法生產(chǎn)比傳統(tǒng)工藝產(chǎn)量提高25%左右。采用機組生產(chǎn)可以做到人員配置合理、能耗降低15%。
4、精細化工和化工原料造粒
加入WTO后，環(huán)保要求越來越高，許多化工生產(chǎn)企業(yè)為了達到環(huán)保要求，改善工人操作環(huán)境，降低粉塵污染，都做了大量卓有成效的工作。同時，機械、電子、汽車、建筑和信息等這些與精細化工相關(guān)的下游產(chǎn)業(yè)，需要品種繁多的精細化工和專用化工產(chǎn)品與之配套，對化工產(chǎn)品進行粒狀化也成為行業(yè)發(fā)展的趨勢，如造粒后制成的各種添加劑、抗氧化劑、助燃劑、干燥劑、融雪劑以及冶金添加劑等已經(jīng)被廣泛使用。
由于化工原料的特殊性，及對環(huán)境保護的嚴(yán)格要求，化工原料造粒與其它行業(yè)具有許多的不同點，造粒技術(shù)和工藝需要根據(jù)其用途變化而變化，二者的造粒成品要求就不一樣。
例：白炭黑 要求：只需成粒，顆粒強度≤8N，速溶性好。
抗氧化劑 要求：顆粒在1~4mm，顆粒強度＞18N

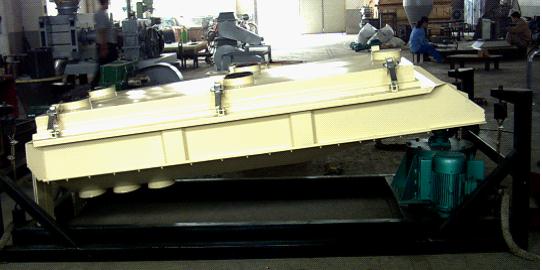

（六）機組常規(guī)配套設(shè)備圖片資料
（七）售后服務(wù)
（1）服務(wù)宗旨：
我公司本著誠信做人、產(chǎn)品創(chuàng)優(yōu)、技術(shù)創(chuàng)新的宗旨，為廣大用戶提供最周到、最及時、最滿意的售后服務(wù)。公司在設(shè)備安裝前會到用戶設(shè)備安裝地進行實地考察或由用戶提供設(shè)備安裝地及廠房圖紙。我公司技術(shù)人員將為用戶設(shè)計最科學(xué)、最人性化的設(shè)備安裝施工方案。
（2）服務(wù)條款：
凡我公司出售的產(chǎn)品，我公司均派安裝調(diào)試技術(shù)人員前往安裝、負責(zé)調(diào)試，為用戶提供最直接周到的服務(wù)。
1、培訓(xùn)：公司技術(shù)人員現(xiàn)場指導(dǎo)，讓用戶及時掌握機器性能和應(yīng)用技術(shù)。
2、保修與維護：自用戶驗收之日起，壹年內(nèi)保修，終身維護；
3、充足的零配件供應(yīng)和及時的售后服務(wù)保證維修時限
4、經(jīng)驗豐富的維修技術(shù)人員根據(jù)您的要求幫助解決各種疑難問題
5、細心聆聽用戶意見，不斷改進產(chǎn)品質(zhì)量
